Mô tả

Cửa tự động phòng sạch (Cleanroom automatic door) là loại cửa được thiết kế đặc biệt để đáp ứng các tiêu chuẩn nghiêm ngặt trong môi trường phòng sạch – nơi yêu cầu kiểm soát nghiêm ngặt về bụi, vi khuẩn, áp suất, độ ẩm, và nhiệt độ. Đây là loại cửa thường được sử dụng trong các ngành như:

• Dược phẩm

• Y tế

• Điện tử, bán dẫn

• Thực phẩm công nghệ cao

• Phòng thí nghiệm

1. Cửa tự động vô trùng là gì?

Cửa tự động phòng vô trùng là loại cửa được thiết kế đặc biệt để đóng/mở tự động mà vẫn đảm bảo tiêu chuẩn vô trùng, cách ly và kiểm soát môi trường sạch giữa các khu vực bên trong phòng sạch.

Cửa tự động phòng vô trùng (tiếng Anh: Automatic Door for Sterile Cleanroom) là thiết bị ngăn cách giữa các khu vực trong phòng sạch, hoạt động tự động nhờ cảm biến hoặc hệ điều khiển, được chế tạo bằng vật liệu kháng khuẩn, dễ vệ sinh, kín khí và không phát sinh bụi hoặc vi sinh vật khi vận hành.

Chức năng chính:

• Tự động đóng/mở: Nhờ cảm biến (chuyển động, radar, nút bấm không chạm…).

• Ngăn chặn ô nhiễm chéo: Giữ môi trường vô trùng bên trong không bị ảnh hưởng bởi bên ngoài.

• Giữ áp suất dương/âm ổn định trong phòng sạch.

• Tạo điều kiện di chuyển dễ dàng: Cho nhân viên mặc đồ bảo hộ, xe đẩy, thiết bị y tế, v.v.

• Giảm tiếp xúc vật lý: Hạn chế lây nhiễm và phát tán vi sinh vật.

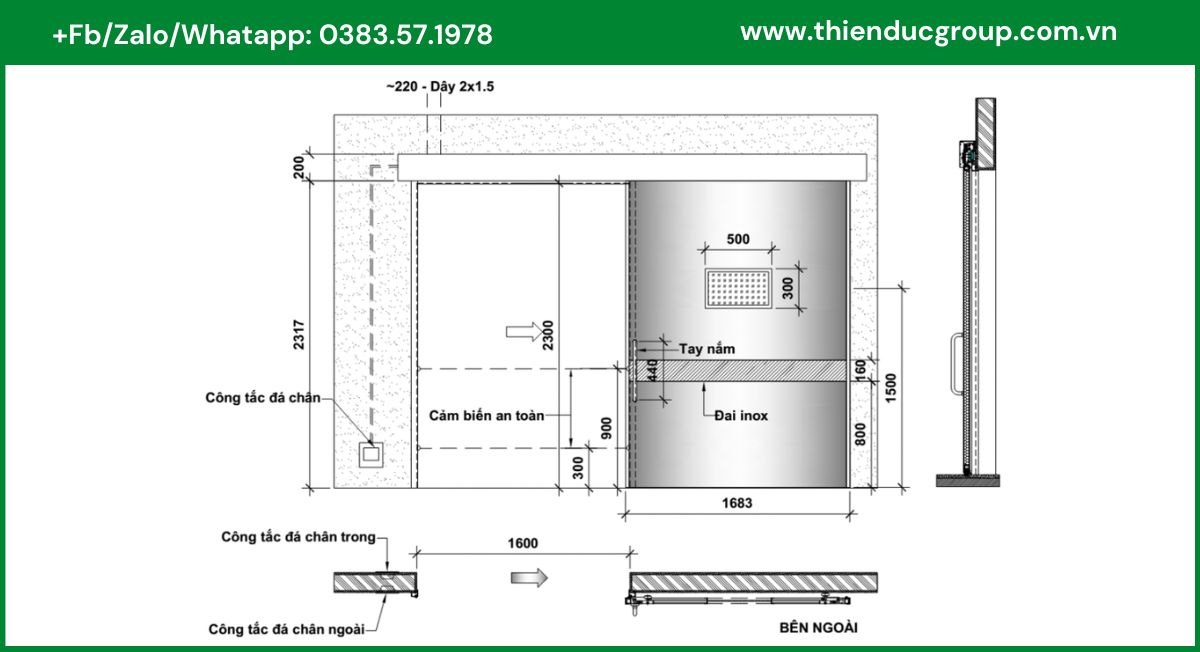

2. Cấu tạo cơ bản của cửa tự động phòng sạch

cấu tạo cơ bản của cửa tự động phòng sạch, được thiết kế để đảm bảo độ kín, sạch và vận hành ổn định trong môi trường phòng sạch vô trùng:

Kết cấu chính của cửa tự động phòng sạch:

3.1. Ưu điểm riêng biệt của cửa tự động bệnh viện

Dưới đây là các ưu điểm riêng biệt của cửa tự động bệnh viện – những lợi ích đặc trưng mà loại cửa này mang lại cho môi trường y tế, khác biệt so với cửa tự động thông thường hoặc cửa cơ học:

Khả năng kháng khuẩn – hạn chế lây nhiễm chéo

• Vật liệu bề mặt cửa thường được phủ lớp kháng khuẩn hoặc dễ vệ sinh (như inox 304, nhôm sơn tĩnh điện).

• Thiết kế không tay nắm và đóng mở không tiếp xúc giúp giảm thiểu nguy cơ truyền vi khuẩn, virus, nhất là ở phòng mổ và ICU.

Tính kín khí (Hermetic) cao

• Một số cửa tự động bệnh viện (như cửa phòng mổ) có khả năng đóng kín hoàn toàn, duy trì áp suất dương/âm.

• Điều này giúp:

  • Giữ sạch không khí trong phòng vô trùng.

  • Ngăn bụi, vi khuẩn xâm nhập từ bên ngoài.

Vận hành êm ái, không gây tiếng ồn

Động cơ và ray dẫn được thiết kế đặc biệt để giảm thiểu tiếng ồn, phù hợp với môi trường cần sự yên tĩnh tuyệt đối như:

• Phòng bệnh nặng.

• Phòng hồi sức.

• Phòng chăm sóc sơ sinh.

Đáp ứng tiêu chuẩn y tế nghiêm ngặt

• Cửa được thiết kế theo tiêu chuẩn quốc tế như:

  • ISO 14644 (phòng sạch).

  • EN 16005 (an toàn cửa tự động).

  • IEC 60601 (trong môi trường thiết bị y tế).

• Có thể chống cháy, chống tia X, chống điện từ – tùy theo khu vực sử dụng.

Tùy biến cao cho từng khu vực

• Có thể tích hợp khóa từ, kiểm soát ra vào, cảm biến thân nhiệt, hay nút bấm khẩn cấp.

• Một số mẫu cửa còn tích hợp:

  • Chì cách tia X (cho phòng X-quang).

  • Cảm biến lây nhiễm thông minh (đếm người, cảnh báo nguy cơ).

Tăng hiệu quả vận hành bệnh viện

• Giúp luồng di chuyển của bệnh nhân, bác sĩ, xe đẩy… diễn ra liên tục, không bị cản trở.

• Giảm thời gian thao tác khi di chuyển giữa các khu chức năng.

• Góp phần tăng tính chuyên nghiệp và hiện đại hóa bệnh viện.

3.2. Ưu điểm của cửa tự động phòng sạch / vô trùng

1. Độ kín khí cao (airtight): Cửa có thiết kế gioăng cao su chuyên dụng ở viền và đáy, giúp ngăn bụi, vi khuẩn, không khí ô nhiễm xâm nhập vào khu vực vô trùng.

2. Không sinh bụi, kháng tĩnh điện: Vật liệu cửa và hệ cơ khí được chọn lựa để không tạo bụi, không tích điện, giảm thiểu nguy cơ phát tán vi sinh vật hoặc gây hư hỏng thiết bị điện tử nhạy cảm.

3. Vận hành êm ái, không rung lắc: Động cơ và cơ cấu trượt được tối ưu để hoạt động êm, không gây rung động, tránh ảnh hưởng đến áp suất và luồng khí tầng trong phòng sạch.

4. Kháng khuẩn, dễ vệ sinh: Bề mặt cửa thường làm bằng thép không gỉ, nhôm phủ sơn tĩnh điện hoặc kính cường lực, thiết kế phẳng, ít khe hở, dễ lau chùi, không lưu giữ vi sinh.

5. Hỗ trợ kiểm soát ra vào & interlock: Tích hợp dễ dàng với hệ thống kiểm soát truy cập, khóa điện từ, liên động nhiều cửa (interlock) nhằm ngăn ngừa ô nhiễm chéo, đặc biệt trong phòng airlock hoặc khu vực tiệt trùng.

6. Duy trì áp suất phòng sạch: Thiết kế hỗ trợ giữ áp suất dương/áp suất âm, đảm bảo môi trường ổn định trong các phòng vô trùng như sản xuất thuốc tiêm, phòng mổ, hoặc xét nghiệm vi sinh.

7. Tự động hóa & cảm biến thông minh: Sử dụng cảm biến hồng ngoại, radar, hoặc công tắc không chạm để đóng/mở cửa mà không cần tiếp xúc tay, giảm nguy cơ nhiễm khuẩn.

8. Hoạt động nhanh và an toàn: Tốc độ đóng/mở có thể điều chỉnh, đóng nhanh nhưng có chức năng phát hiện vật cản và chống kẹt, đảm bảo an toàn cho người và thiết bị.

9. Đáp ứng tiêu chuẩn GMP, ISO 14644, FDA: Cửa được thiết kế và sản xuất theo các tiêu chuẩn quốc tế, phù hợp cho dược phẩm, vi sinh, thực phẩm chức năng, bệnh viện và phòng nghiên cứu.

4. Nguyên lý hoạt động của cửa tự động phòng sạch / phòng vô trùng

Cửa tự động phòng sạch (cleanroom automatic door) hoạt động dựa trên cơ chế đóng/mở tự động bằng cảm biến kết hợp với hệ thống motor điện, điều khiển trung tâm và cơ cấu truyền động, nhằm đảm bảo vận hành êm ái, kín khí và không gây nhiễm chéo.

Nguyên lý hoạt động cơ bản:

Phát hiện tín hiệu mở cửa:

• Cảm biến (hồng ngoại, radar, nút nhấn không chạm, đầu đọc thẻ…) phát hiện người hoặc xe đẩy đến gần.

• Gửi tín hiệu đến bộ điều khiển trung tâm (control unit).

Kích hoạt motor:

• Bộ điều khiển cấp nguồn cho motor, điều khiển hệ ray trượt và bánh xe để cánh cửa mở ra theo lập trình sẵn (tốc độ, thời gian giữ mở, v.v.).

Tự động đóng:

• Sau thời gian cài đặt (thường 3–10 giây), hoặc sau khi người/vật đi qua, cửa sẽ tự động đóng lại bằng tín hiệu từ bộ điều khiển.

• Khi đóng, các gioăng kín khí ép sát giúp ngăn bụi, giữ áp suất và đảm bảo vô trùng.

Bảo vệ an toàn:

• Nếu có vật cản (tay, thiết bị, xe…) trong vùng cửa đóng, cảm biến an toàn sẽ phát hiện và dừng quá trình đóng hoặc đảo chiều để tránh kẹt.

(Tuỳ chọn) Interlock với các cửa khác:

• Nếu hệ thống có nhiều lớp cửa (airlock), hệ điều khiển liên động (interlock system) sẽ đảm bảo chỉ 1 cửa mở tại một thời điểm, tránh ô nhiễm chéo.

Các thành phần tham gia vào nguyên lý hoạt động:

Thành phần	Vai trò trong hoạt động
Cảm biến chuyển động	Phát hiện người/thiết bị đến gần
Bộ điều khiển trung tâm	Ra quyết định mở/đóng, điều chỉnh tốc độ, thời gian
Motor & truyền động	Điều khiển chuyển động của cánh cửa
Ray trượt / bản lề	Hướng dẫn chuyển động trơn tru, ít ma sát
Cảm biến an toàn	Ngăn kẹt, bảo vệ người và thiết bị
Gioăng kín khí	Đảm bảo độ kín sau khi cửa đóng
Interlock system (nếu có)	Ngăn nhiều cửa mở cùng lúc

5. Tiêu chuẩn kỹ thuật thường gặp cửa tự động phòng sạch / phòng vô trùng

các tiêu chuẩn kỹ thuật thường gặp của cửa tự động dùng trong phòng sạch / phòng vô trùng, giúp đảm bảo độ kín khí, vô trùng, an toàn và hiệu quả vận hành:

Tiêu chí	Yêu cầu kỹ thuật
Độ kín khí (Airtightness)	Đạt độ kín khí cấp Class A theo tiêu chuẩn EN 12207 (ít rò rỉ khí nhất).
Chất liệu cánh và khung cửa	Inox 304/316, nhôm phủ sơn tĩnh điện kháng khuẩn, kính cường lực (tùy vùng sử dụng).
Tốc độ đóng/mở	Thường từ 0.3 – 1.0 m/s, tùy loại cửa (trượt hoặc xoay).
Cảm biến an toàn	Cảm biến hồng ngoại, radar hoặc laser phát hiện vật cản để chống kẹt.
Cơ cấu interlock	Hệ thống liên động giữa các cửa (airlock), đảm bảo chỉ 1 cửa mở tại 1 thời điểm.
Điện áp hoạt động	Điện áp thường dùng: AC 220V, 50/60Hz hoặc DC 24V cho motor và điều khiển.
Mức độ ồn	< 50 dB – Đảm bảo vận hành êm, không ảnh hưởng phòng sạch.
Lực đóng/mở	Dưới 100 N (theo EN 16005 – an toàn tiếp xúc người).
Loại động cơ	Động cơ DC không chổi than (brushless DC) – tuổi thọ cao, không tạo bụi.
Tiêu chuẩn kháng khuẩn	Vật liệu đạt ISO 22196 (kháng khuẩn trên bề mặt).
Tích hợp kiểm soát truy cập	Tùy chọn: Thẻ từ, mã số, vân tay – dễ kết nối với hệ thống BMS hoặc GMP.

Các tiêu chuẩn phòng sạch:

Tiêu chuẩn	Ý nghĩa / Ứng dụng
ISO 14644-1	Xác định cấp độ sạch (Class 1 – 9); cửa phải đảm bảo không phát sinh hạt > 0.5μm.
GMP – EU Annex 1	Yêu cầu về cửa trong khu sản xuất thuốc vô trùng – độ kín, interlock, kiểm soát ra vào.
EN 16005	Tiêu chuẩn an toàn cho cửa tự động (chống kẹt, lực va chạm tối đa, cảm biến người).
EN 12207	Đánh giá mức độ kín khí của cửa (cấp A là tốt nhất).
ISO 22196	Tiêu chuẩn kiểm nghiệm tính kháng khuẩn của bề mặt vật liệu.
FDA CFR 21 Part 11 (nếu có hệ thống kiểm soát ra vào tự động)	Yêu cầu về ghi log điện tử, truy vết và bảo mật trong nhà máy dược phẩm.

Một số thông số kỹ thuật tham khảo (cho cửa trượt tự động phòng sạch):

Thông số	Giá trị phổ biến
Chiều cao cửa	2100 – 2500 mm
Chiều rộng mở	900 – 1600 mm (1 cánh), 1600 – 3000 mm (2 cánh)
Vật liệu kính	Kính cường lực 8 – 12 mm, phủ chống tĩnh điện
Tuổi thọ motor	> 2 triệu lần đóng/mở
Cấp bảo vệ motor	IP54 – IP65 (chống bụi, ẩm)
Thời gian mở giữ cửa	2 – 10 giây (tuỳ chỉnh)

Một số lưu ý về tiêu chuẩn cửa trượt tự động phòng sạch

• Phòng sạch cấp càng cao (ISO 5 trở lên) thì yêu cầu về cửa càng khắt khe: vận hành êm, kín khí tuyệt đối, không nhiễm chéo.

• Khi áp dụng trong ngành dược phẩm, vi sinh hoặc bệnh viện, cửa cần đáp ứng cả tiêu chuẩn GMP và ISO.

• Một số nhà máy yêu cầu thêm chứng nhận CE, RoHS, hoặc UL cho các thiết bị điều khiển điện/động cơ.

6. Ứng dụng thực tế cửa tự động phòng sạch / phòng vô trùng

Lợi ích thực tế từ việc dùng cửa tự động trong phòng sạch:

• Giảm thiểu ô nhiễm chéo & vi sinh từ không khí hoặc con người.

• Tăng hiệu suất vận hành, không cần dùng tay mở – phù hợp với người mặc đồ bảo hộ.

• Kiểm soát truy cập an toàn – chỉ người được phân quyền mới mở được cửa.

• Duy trì điều kiện môi trường ổn định (áp suất, độ ẩm, sạch khuẩn…).

• Tuân thủ tiêu chuẩn GMP, ISO 14644, HACCP, FDA… dễ dàng hơn.

Ứng dụng thực tế phổ biến của cửa tự động phòng sạch / phòng vô trùng, đi kèm với từng ngành và khu vực sử dụng cụ thể:

6.1. Ngành dược phẩm – sản xuất thuốc vô trùng

Khu vực	Ứng dụng cửa tự động
Phòng pha chế, phòng tiêm truyền	Cửa kín khí, hạn chế nhiễm vi sinh, duy trì áp suất dương.
Buồng airlock (personnel/material airlock)	Dùng cửa có interlock để ngăn ô nhiễm chéo giữa khu sạch và không sạch.
Khu đóng gói thuốc vô trùng	Tích hợp với hệ thống kiểm soát truy cập và cảm biến an toàn.

6.2. Ngành thiết bị y tế / vật tư tiêu hao y tế

Khu vực	Ứng dụng cửa tự động
Phòng sản xuất ống tiêm, găng tay	Đảm bảo không có hạt bụi hoặc vi khuẩn xâm nhập từ ngoài.
Khu tiệt trùng sau đóng gói	Cửa trượt tự động giúp vận chuyển hàng hóa nhanh và không cần tiếp xúc tay.

6.3. Bệnh viện – Phòng mổ & khu cách ly

Khu vực	Ứng dụng cửa tự động
Phòng mổ	Dùng cửa tự động kín khí, dễ vệ sinh, ngăn nhiễm khuẩn từ hành lang.
Khu ICU, phòng cách ly	Cửa có hệ interlock hoặc áp suất âm để kiểm soát luồng khí.
Phòng X-quang, CT, MRI	Cửa tự động có thể kết hợp lớp chì chống bức xạ.

6.4. Ngành công nghệ sinh học – phòng thí nghiệm vi sinh

Khu vực	Ứng dụng cửa tự động
Phòng nuôi cấy vi sinh	Duy trì áp suất và kiểm soát tuyệt đối luồng không khí.
Khu vực thao tác mẫu nhạy cảm	Cửa tự động giúp giảm tiếp xúc tay và ngăn nhiễm từ người vận hành.

6.5. Ngành thực phẩm chức năng / mỹ phẩm

Khu vực	Ứng dụng cửa tự động
Khu phối trộn nguyên liệu	Cửa ngăn mùi, bụi và giữ áp suất dương cho khu sạch.
Phòng đóng gói thành phẩm	Dùng cửa tự động để tăng tốc độ vận chuyển và đóng hàng.

6.6. Ngành điện tử – vi mạch, linh kiện bán dẫn

Khu vực	Ứng dụng cửa tự động
Phòng sản xuất chip/mạch	Cửa tự động giúp giữ ISO Class 5–6, hạn chế bụi và tĩnh điện.
Buồng airshower	Dùng cửa tự động liên kết với hệ thống thổi bụi trước khi vào cleanroom.

7. Bảo trì và bảo dưỡng

Việc bảo trì và bảo dưỡng định kỳ cửa tự động phòng sạch / phòng vô trùng là rất quan trọng nhằm đảm bảo hệ thống hoạt động ổn định, kín khí và an toàn, đặc biệt trong môi trường yêu cầu khắt khe như GMP, ISO 14644, hay FDA.

Mục tiêu của việc bảo trì cửa tự động phòng sạch:

• Duy trì hiệu suất vận hành ổn định (đóng/mở êm, đúng tốc độ).

• Đảm bảo cửa không phát sinh bụi, không làm nhiễm khuẩn môi trường sạch.

• Kéo dài tuổi thọ thiết bị, giảm thiểu hỏng hóc đột xuất.

• Đáp ứng yêu cầu kiểm định nội bộ hoặc đánh giá GMP/ISO.

Các hạng mục bảo trì, bảo dưỡng định kỳ:

Hạng mục	Tần suất khuyến nghị	Công việc cụ thể
1. Kiểm tra cảm biến mở cửa	Hàng tháng	Kiểm tra độ nhạy, hiệu quả nhận diện người/xe, làm sạch đầu cảm biến.
2. Kiểm tra motor & truyền động	3–6 tháng/lần	Đo tiếng ồn, kiểm tra công suất hoạt động, kiểm tra nhiệt độ motor.
3. Bảo trì ray trượt & bánh xe	6 tháng/lần	Làm sạch ray, tra dầu (nếu có yêu cầu), kiểm tra độ mòn bánh xe.
4. Kiểm tra gioăng kín khí	6–12 tháng/lần	Kiểm tra độ đàn hồi, độ kín; thay mới nếu bị nứt hoặc biến dạng.
5. Kiểm tra hệ thống interlock	6 tháng/lần	Đảm bảo chỉ một cửa mở tại một thời điểm, kiểm tra bộ điều khiển.
6. Kiểm tra bộ điều khiển trung tâm	6 tháng/lần	Kiểm tra bo mạch, cập nhật phần mềm (nếu có), kiểm tra nguồn điện vào.
7. Kiểm tra khóa điện từ (nếu có)	6 tháng/lần	Đảm bảo khóa hoạt động đúng khi liên động, không bị kẹt.
8. Làm sạch bề mặt cửa và khung	Hàng tuần / hàng ngày	Dùng khăn mềm, hóa chất trung tính, không làm xước bề mặt inox/kính.

Lỗi	Nguyên nhân khả thi	Khắc phục đề xuất
Cửa mở chậm hoặc không mở	Cảm biến hỏng / bụi che mắt cảm biến	Lau sạch cảm biến, thay mới nếu cần
Cửa đóng không kín	Gioăng mòn, ray trượt lệch	Căn chỉnh lại ray, thay gioăng mới
Cửa tự động đóng/mở không kiểm soát	Bộ điều khiển lỗi, nút khẩn cấp kích hoạt	Reset hệ thống, kiểm tra bộ điều khiển
Tiếng ồn lớn khi vận hành	Bánh xe khô, motor mòn	Bôi trơn hoặc thay thế cụm bánh xe

Lịch bảo trì cửa tự động phòng sạch (theo khuyến cáo)

Thời gian	Công việc bảo trì
Hàng tuần	Vệ sinh toàn bộ bề mặt cửa, kiểm tra gioăng
Hàng tháng	Kiểm tra cảm biến, ray trượt, hành trình
6 tháng / năm	Bảo trì toàn hệ thống, motor, interlock, log điện tử
Theo yêu cầu đặc biệt	Đối với khu tiêm truyền, xét nghiệm vi sinh,… có thể kiểm tra hàng ngày

8. Lưu ý khi lựa chọn cửa phòng mổ

• Chọn đơn vị uy tín, sản phẩm đạt chứng nhận chất lượng ISO 14644-1, GMP, CE.

• Ưu tiên vật liệu kháng khuẩn dễ vệ sinh.

• Đảm bảo hệ thống motor hoạt động ổn định, ít tiếng ồn.

• Yêu cầu dịch vụ bảo trì định kỳ và bảo hành rõ ràng.

9. Dịch vụ lắp đặt và bảo hành cửa tự động phòng mổ / bệnh viện tại Thienducgroup

• Lắp đặt chuyên nghiệp bởi đội ngũ kỹ thuật tay nghề cao.

• Bảo hành chính hãng 24 tháng.

• Hỗ trợ kỹ thuật 24/7, thay thế linh kiện nhanh chóng.

Ngoài ra tại Thiên Đức Group còn các sản phẩm:

• Cổng tự động
• Sắt nghệ thuật

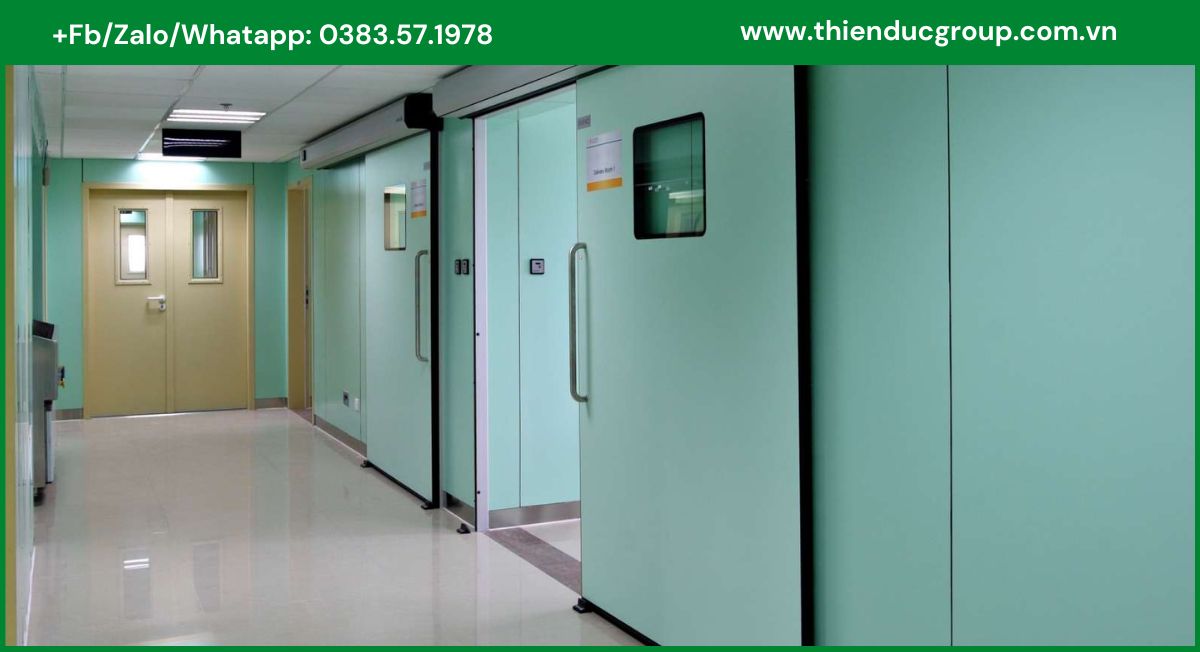

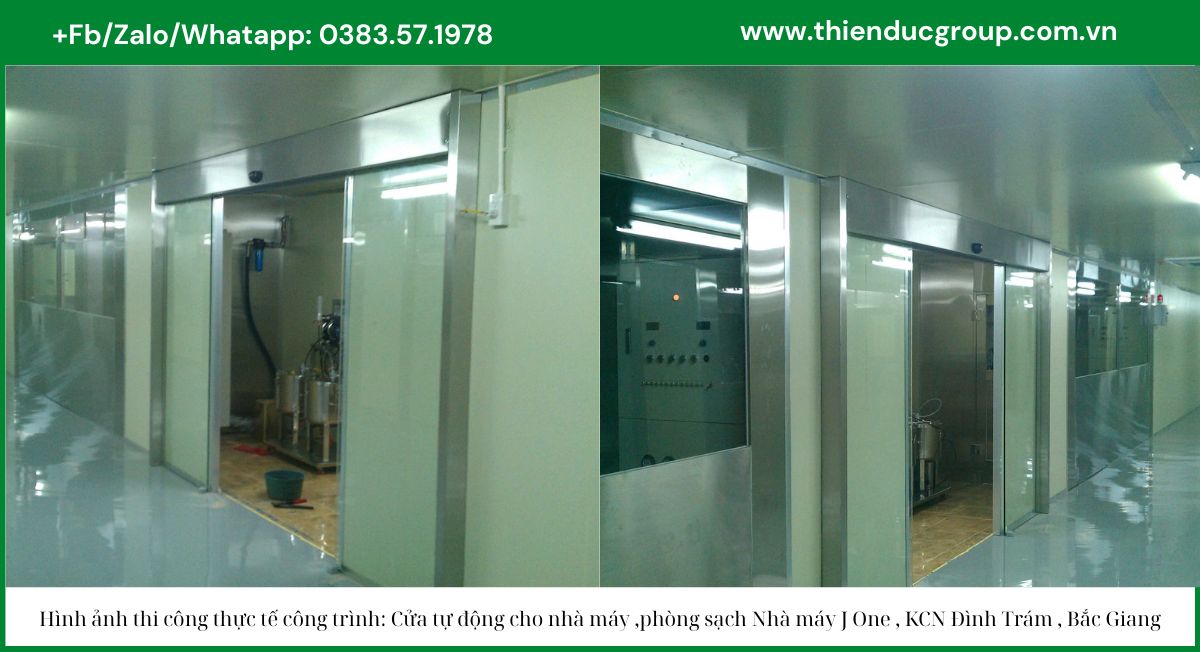

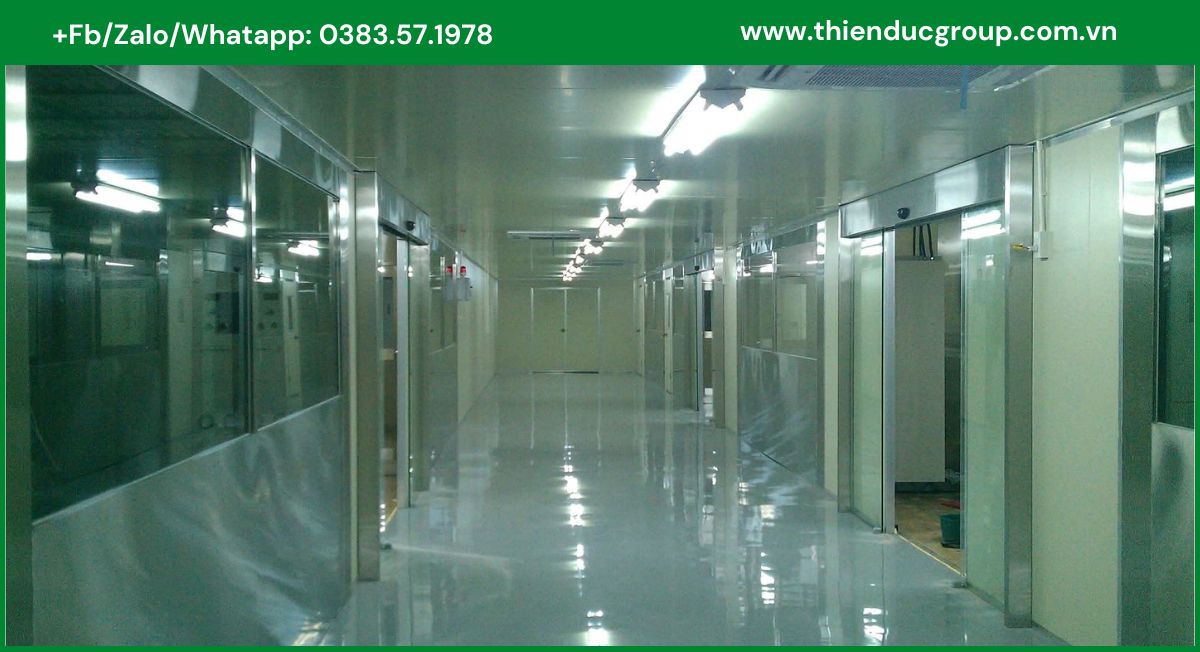

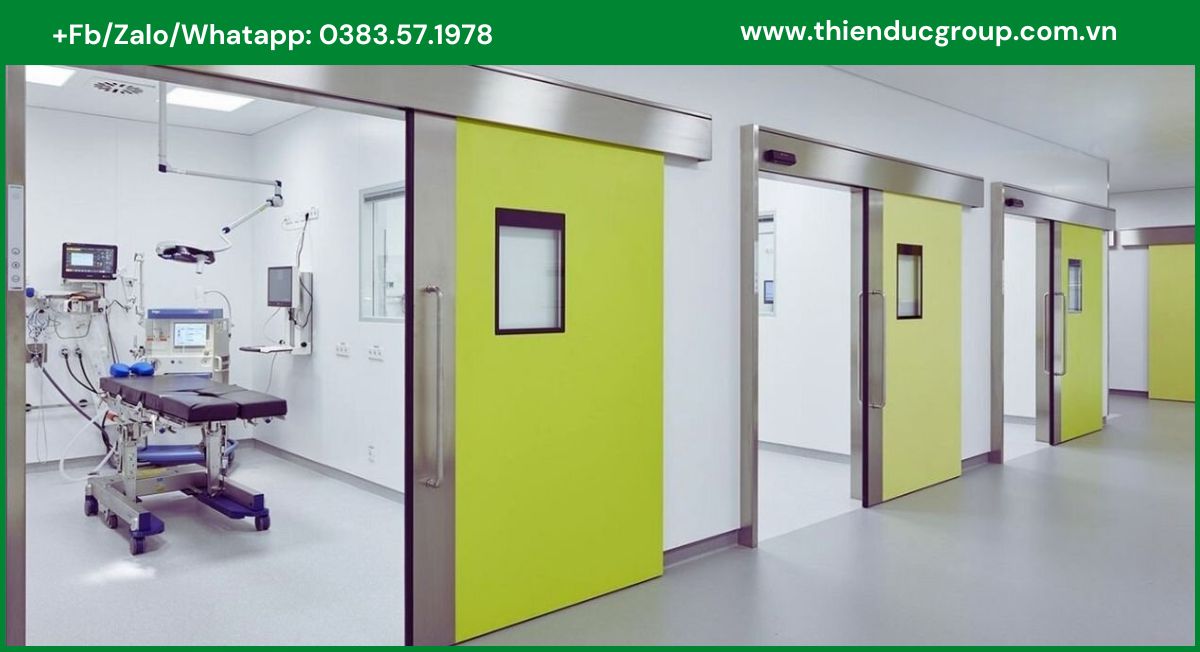

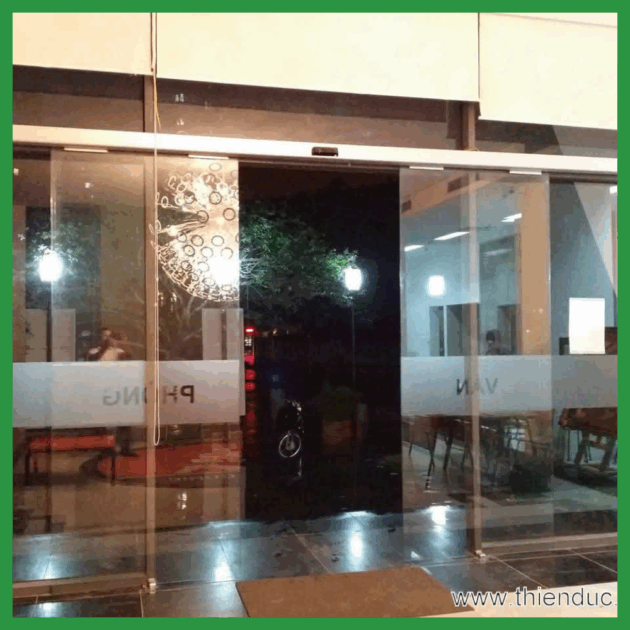

10. Hình ảnh thi công cửa tự động phòng sạch tại Thienducgroup
